Задвижка поворотная ЗВП-3 шибер

Описание

Размер: 150х250х1034 мм
Вес: 5,66 кг
Материал: чугун

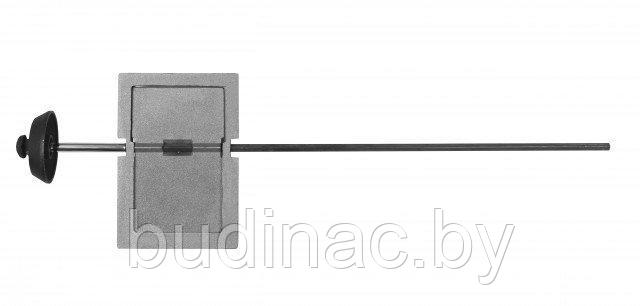

Задвижка поворотная ЗВП-3 (шибер) — управление тягой одним движением

ЗВП-3 — поворотная печная задвижка шиберного типа. В отличие от классической выдвижной задвижки, здесь дымовой канал перекрывает чугунная заслонка на оси, а управляют ею длинной тягой-ручкой: полная длина изделия 1034 мм. Такая конструкция позволяет вывести рукоятку в удобное место и регулировать тягу одним поворотом, не открывая никаких лючков. Поворотный шибер компактен по сечению рамки (150х250 мм), плавно дозирует тягу и надёжно перекрывает канал после протопки, сохраняя тепло в печи.

Корпус и заслонка отлиты из серого чугуна и рассчитаны на постоянную работу в потоке горячих дымовых газов. Вес 5,66 кг обеспечивает жёсткость рамки и плавный, без люфта, ход заслонки. Поворотный принцип особенно удобен там, где для выдвижной задвижки просто нет места сбоку от дымохода.

Чем поворотный шибер удобнее выдвижной задвижки

Экономия места

Выдвижная задвижка требует свободного пространства сбоку, куда выходит шибер. Поворотная ЗВП-3 вращается вокруг оси внутри канала и не нуждается в боковом «кармане» — её ставят там, где стена, мебель или конструкция печи не оставляют места для выдвижения.

Точная регулировка тяги

Заслонка на оси плавно меняет проходное сечение по углу поворота — тягу дозируют точнее, чем ступенчатым выдвижением. Длинная тяга 1034 мм выводит ручку в удобную зону и позволяет управлять шибером, не наклоняясь к самому дымоходу.

Плотное перекрытие

В закрытом положении заслонка перекрывает канал по всему сечению, минимизируя утечку тепла в трубу после протопки. Это тот же принцип экономии, что и у обычной задвижки, но в более компактном по установке исполнении.

Установка поворотной задвижки

ЗВП-3 монтируют в разрыв дымового канала по ходу кладки или в готовую трубу через подготовленное посадочное гнездо. Рамку выставляют так, чтобы ось заслонки была горизонтальна, а тяга выходила в удобную для пользователя сторону. По периметру оставляют компенсационный зазор под тепловое расширение чугуна и заделывают печным раствором — глиняно-песчаным или огнеупорной смесью. До схватывания раствора обязательно проверяют полный ход заслонки от «открыто» до «закрыто», чтобы она нигде не задевала кладку.

Эксплуатация и уход

Как и любую задвижку, поворотный шибер полностью закрывают только после полного прогорания дров — при тлеющих углях с синим пламенем перекрывать канал нельзя из-за риска угарного газа. Раз в сезон, во время чистки дымохода, ось и посадочное место заслонки очищают от нагара, чтобы поворот оставался лёгким. Чугунная заслонка не прогорает и служит десятилетиями.

Купить поворотную задвижку ЗВП-3 в Минске с доставкой по Беларуси

«Открытая галактика» предлагает поворотную печную задвижку ЗВП-3 (шибер) в наличии по доступной цене. Отправляем печное литьё транспортными компаниями и почтой в Минск, Витебск, Гомель, Могилёв, Брест, Гродно и другие города Беларуси; для Минского района — самовывоз. К поворотному шиберу удобно сразу подобрать топочную и поддувальную дверцы, колосниковую решётку и огнеупорную смесь.

Часто задаваемые вопросы

Чем поворотный шибер ЗВП-3 отличается от обычной задвижки?

Тягу перекрывает заслонка на оси, а не выдвижная пластина. Поворотный шибер не требует места сбоку от дымохода и управляется длинной тягой (1034 мм), выведенной в удобную зону.

Куда выводится ручка управления?

Длина тяги 1034 мм позволяет вывести рукоятку в удобное для пользователя место сбоку или спереди печи — управлять тягой можно, не наклоняясь к дымоходу.

Можно ли поставить ЗВП-3 в готовую трубу?

Да, через подготовленное посадочное гнездо. Главное — выставить ось заслонки горизонтально и проверить её полный ход до заделки раствором.

Когда закрывать поворотный шибер?

Только после полного прогорания дров, когда над углями нет голубого пламени. Раннее перекрытие опасно выделением угарного газа.

Почему заслонка стала поворачиваться туго?

Причина — нагар на оси и в посадочном месте. При сезонной чистке дымохода их очищают, и лёгкость хода восстанавливается.
